产品说明

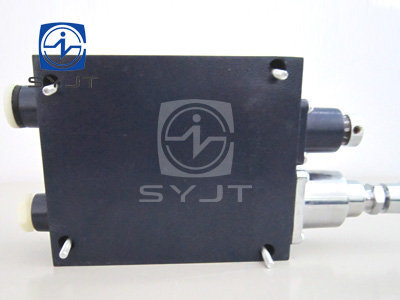

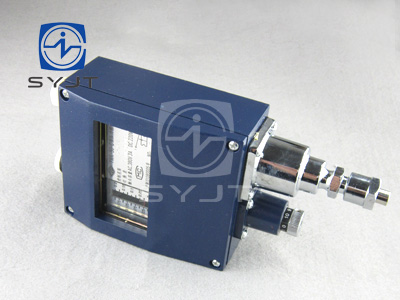

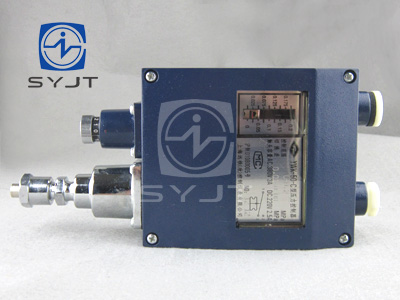

YWK-50-C 压力控制器、压力开关
一，YWK-50压力控制器产品概述
YWK-50压力控制器采用波纹管式传感器。可用于气体，蒸汽等气体介质和液体介质。控制器的设定值可调，调节范围-0.1-4MPA
YWK-50材质：采用采用酚醛压塑型粉壳体，为普通型。
二，YWK-50压力控制器主要技术性能
环境温度：-25-55℃
外壳防护等级：IP40
抗振性能：YWK-50 10~60HZ 0.075mm
60~150HZ 10M/S2
触点容量：AC 380V 3A(阻性)
DC 220V 2.5A（阻性）
重复性误差：见规格表
单刀双掷微动开关动作过程：
接线端1-3：
压力下降至下切换值时接通。
接线端1-2：
压力下降至下切换值时断开。
电缆：12mm直径船用或者7.5mm直径三芯
三，YWK-50压力控制器型号规格
1、 切换差可调
|
序号 |
设定值调节范围MPA |
切换差调节范围MPA |
设定值误差MPA |
重复性误差MPA |
备注 |
|
1 |
-0.1-0 |
0.0065-0.026 |
±0.004 |
0.002 |
同序号6~11备注栏 |
|
2 |
0-0.1 |
0.006-0.028 |
±0.004 |
0.002 |
被控介质对黄铜、锡青铜、铅锡焊料无腐蚀性作用 |
|
3 |
0-0.2 |
0.01-0.08 |
±0.008 |
0.004 |
|
|
4 |
0-0.3 |
0.025-0.1 |
±0.012 |
0.006 |
|
|
5 |
0-0.5 |
0.03-0.1 |
±0.02 |
0.001 |
|
|
6 |
0-0.8 |
0.07-0.25 |
±0.032 |
0.016 |
被控介质对黄铜、1cr18ni9ti不锈钢、铅锡焊料无腐蚀性作用 |
|
7 |
0-1 |
0.07-0.25 |
±0.04 |
0.02 |
|
|
8 |
0-1.5 |
0.1-0.28 |
±0.06 |
0.03 |
|
|
9 |
0-2 |
0.12-0.3 |
±0.08 |
0.04 |
|
|
10 |
0-3 |
0.15-0.5 |
±0.12 |
0.06 |
|
|
11 |
0-4 |
0.25-0.6 |
±0.16 |
0.08 |
四，YWK-50压力控制器设定值的调整
压力控制器的设定值调整步骤，举例说明如下：
【例】：选用0-0.8MPA规格的压力控制器，要求控制气体压缩机的输出压力保持在0.5~0.6MPA之间，具体操作步骤如下：
1， 将控制器的开关接线端子接入压缩机电机的电源控制回路中（接1.3端子则降压接通，升压断开）。
2， 将被控气体导入控制器波纹管室。
3， 旋动设定值调节杆，使指针指示在标度尺刻度0.5MPA上，此值即为下切换值。
4， 接通电源，使压缩机工作，气体压力上升，反复调整切换差旋钮，使压力上升到0.6MPA（上切换值）时控制器开关切换。
五，YWK-50压力控制器安装
1， 打开表盖，将控制器垂直安装在仪表板上，严禁用手拨动或用工具碰撞拨臂，以防改变性能。
2， 取下锁紧螺母旋动调节杆，使指针指在所需控制的压力设定值上，拧紧锁紧螺母。
3， 旋动切换差旋钮，以获取需要的切换差。
4， 旋下接头将直径为6毫米的金属导压管的一断锡焊在套筒上，然后旋紧接头使连接管密封，被控介质由金属导压管进入波纹管室，如下图所示。
5， 复查安装是否妥切，装好表盖，接通电源。根据控制器使用情况，应做定期校对。
六，YWK-50压力控制器注意事项
1， 控制器指针指示值为下切换值，设定值调节范围即下切换值调节范围。
2， 切换差旋钮上数字仅表示切换差值得大小程度而非实际值，实际值应从标准表读取。
3， 被控介质压力不超过某一给定压力值时，指针应调整在比给定值低一个切换差值（即下切换值）的位置上，调整完毕后，不准再旋动切换差旋钮。
4， 规格表中给的切换差调节反是指保证提供的最小提交范围，实际范围可比表列略宽。
