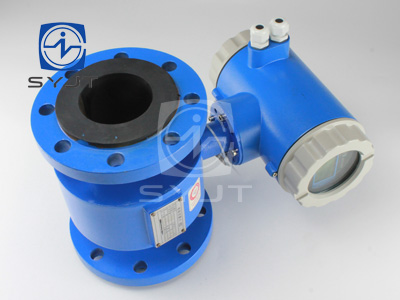

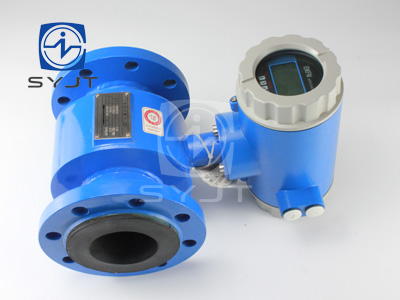

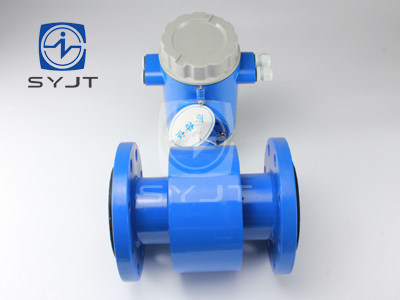

LDCK 电磁流量计

产品分类:电磁流量计

LDCK电磁流量计,由LDCK型电磁流量传感器和TBS型电磁流量转换器配套组成,用于测量管道内液体流量,可以测量酸、碱、盐等腐蚀性液体或液体内混有固体的两相体,如矿浆、泥浆和含有大量杂

订购热线:021-50891000

产品说明

LDCK 电磁流量计

一、产品原理
电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。它集智能化、小型轻量一体化,多功能、高精度、高可靠性为一体的流量仪表产品。在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用。电磁流量计是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量图1所示。

二、性能特点
1、抗干扰力强,几乎不受外界干扰
2、测量不受流体密度、粘度、温度、压力和电导率变化的影响
3、测量管内无阻流部件无压损、直管段要求低。
4、管道内无可动部件,无阻流部件,测量几乎没有负压压力损失
5、具有自检与自诊断功能
6、在现场可根据用户实际需求在线修改量程

三、表头功能
1、液晶背光显示
2、瞬时流量、累计流量计、显示流量百分比图2所示
3、一键查询净累计值、正向累计值、负向累计值、当前电导率等效值
4、多单位可切换(L、m³、Kg、t/s、min、h)
5、485通讯远传读取数据

四、衬里选型
衬里材料主要性能*高介质温度适用范围
一体型分离型
聚四氟乙烯(F4)是化学性能很稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和*水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。70℃100℃ 250℃
 (需特殊订货)
1、浓酸、碱等强腐蚀性介质。
2、卫生类介质。
聚全氟乙丙烯(F46)F4,耐磨性、抗负压能力高于F4。同上
聚氟合乙烯(Fs)适用温度上限较聚四氟乙烯低,但成本也较低。80℃
聚氯丁橡胶1、有*好的弹性,高度的扯断力,耐磨性能好。
2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。
80℃ 120℃
(需特殊订货)
水、污水、弱磨损性的泥浆矿浆。
聚氨酯橡胶1、耐磨性能*强。80℃中性强磨损的矿浆、煤浆、泥浆
2、耐腐蚀性能较差。

五、电*选型
电*材料耐蚀及耐磨性能
不锈钢0Crl8Nil2M02Ti用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。
哈氏合金B对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。
哈氏合金C能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fc+、Cu+下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀
能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc+、Cu+)时,则腐蚀大为降低。
具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐一化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀。
铂/钛合金几乎能耐一切化学介质,但不适用于*水和铵盐。
不锈钢涂覆碳化钨用于无腐蚀性,强磨损性的介质。
注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。

六、流量口径对照表
口径mm流量范围m³/h口径mm流量范围m³/h
DN100.16~2.5DN400250~4000
DN150.4~6DN500400~6000
DN200.6~12DN600600~10000
DN251.0~16DN700800~12000
DN321.6~25DN8001000~16000
DN402.5~40DN9001200~20000
DN504.0~60DN10001600~25000
DN656.0~120DN12002500~30000
DN8010~160DN14003000~50000
DN10016~250DN16003000~60000
DN12525~400DN18005000~60000
DN15040~600DN20006000~100000
DN20060~1000DN22001367.78~136778.4
DN250100~1600DN24001627.78~162777.6
DN300160~2500DN26001910.38~191037.6
DN350200~3000DN28002306.56 ~ 236062.8

七、产品选型
型号口径
SY-LDCK10~2600
   代号安装形式
Y一体式
F分体式
 代号转换器型号
ZA圆形
ZB方形(仅适用于分体式)
 代号供电形式
AC(交流)220V AC 50Hz(90~245V AC 50Hz)
DC(直流)24V DC (20~36V DC)
LD锂电池供电(不带信号输出)
 代号
 I
 f
 Rs
 H
 C
   介质温度
≤65℃
≤120℃
≤180℃(仅适用于分体式)
代号内衬材质
NE氯丁橡胶(≤65℃)
PVC聚氯乙烯(≤70℃)
PU聚氨酯 耐磨(≤80℃)
PTFE聚四氟乙烯(≤180℃)
 代号电*材质
316L不锈钢
HC哈氏合金C
Ti
Ta
Pt
温馨提示:流量计选型必备,介质,口径(流量范围)、电*材质、衬里材质、安装方式

八、安装规范
1、应安装在水平管道较低处和垂直向上处,避免安装在管道的*高点和垂直向下处;
2、应安装在管道上上升处;
3、在开口排放管道安装,应安装在管道的较低处;
4、若管道落差超过5m时,在传感器的下游安装排气阀;
5、传感器绝对不能安装在泵的进出口处,应安装在泵的出口处。
