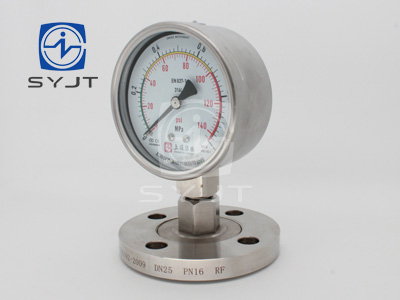

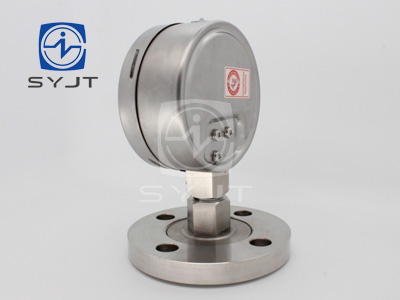

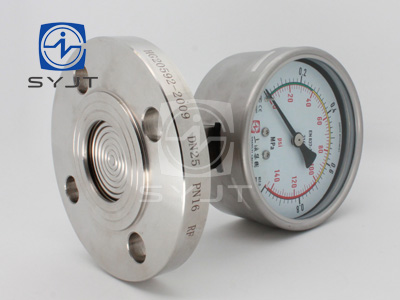

Y-MF 不锈钢隔膜压力表 法兰安装
Y-MF 不锈钢隔膜压力表 法兰安装
Y-MF 不锈钢隔膜压力表 法兰安装
Y-MF 不锈钢隔膜压力表 法兰安装
Y-MF 不锈钢隔膜压力表 法兰安装
Y-MF 不锈钢隔膜压力表 法兰安装
Y-MF 不锈钢隔膜压力表 法兰安装
Y-MF 不锈钢隔膜压力表 法兰安装

Y-MF 不锈钢隔膜压力表 法兰安装

产品分类:隔膜压力表

Y-MF 不锈钢隔膜压力表 法兰安装,为使通用型压力表能适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀

订购热线:021-50891000

产品说明

Y-MF 不锈钢隔膜压力表 法兰安装


为使通用型压力表能适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合,应必须采用由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。

隔膜表主要用于: 石油化工、制碱、化纤、染化、制药、食品和制酷等工业部门生产过程中测量流体介质压力之用。

结构原理

当测量介质的压力P作用于隔膜,则隔膜产生变形,压缩压力仪表测压系统的密封液,使其形成P-△P的压力国。当隔膜的刚性足够小时,则△P也很小,压力仪表测压系统形成的压力就近于测量介质的压力

型号表示

通用型压力表型号
+连接器代号
+隔膜隔离器代号
+隔膜材料
+
+
1,压力变送器
2,压力表头
Z:直接式(被测介质温度<80℃)
ZN:阻尼器
SR:散热器(被测介质温度<200℃)
RL1/2/4:软管连接(1、2、4分别代表软管长度m)
GL:角形连接(被测介质温度<150℃)
MF:敞开式凸面(≤25 Mpa)
MG:工字形(≤4 Mpa)
ML:螺纹式(≤60 Mpa)
MZ:螺栓式(1~25 Mpa)
MH:均质机用(10~60 Mpa)
MC:夹子式(0.1~2.5 Mpa)
MN:螺母式(0.1~2.5 Mpa)
316、316L、哈氏合金、蒙耐尔合金、钽、氟塑料
法兰标准代号
