产品说明

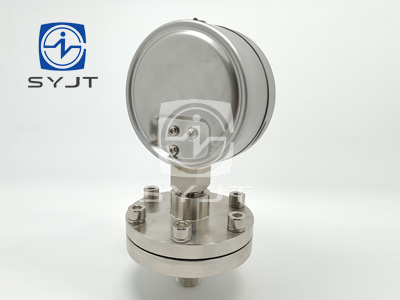

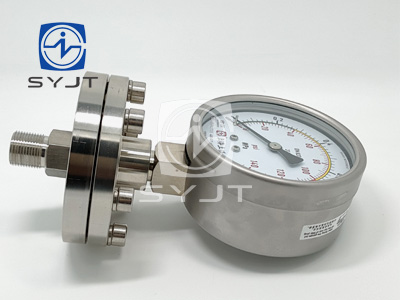

YTP 不锈钢膜片压力表
膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。
精确度等级：2.5级使用环境温度：－40～＋70℃
相对温度不大于90%。
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃。
工作位置：垂直安装。
外壳防护等级：符合IP64。
仪表技术性能符合行业标准JB/T5491－91《膜片压力表》的规定。
型号表示YPF－□－□
|
表壳外径
|
类型
|
|
100－Ф100mm
150－Ф150mm
|
A－膜片压力表
M20×1.5外螺纹接口
B－不锈钢膜片压力表
M20×1.5外螺纹接口
B－F－法兰不锈钢膜片压力表
25－10GB法兰接口
|
标度范围、外形尺寸及重量：
|
型号
|
标度范围 （测量范围）
|
承压部尺寸mm
|
表壳外径mm
|
重量Kg
|
|
YTP-100A
YTP-100B
YTP-100B-F
|
0～0.06、0～0.1、0～0.16、0～0.25、0～0.4、0～0.6、0～1、0～1.6、0～2.5、－0.1～0、－0.1～0.06、－0.1～0.15、－0.1～0.3、－0.1～0.5、－0.1～0.9、－0.1～1.5
－0.1～2.4Mpa
|
Ф85
Ф115
|
Ф100
|
1.6
|
|
YTP-150A
YTP-150B
YTP-150B-F
|
Ф85
Ф115
|
Ф150
Ф150
|
1.8
1.8
|
|
|
YTP-100A
YTP-100B
YTP-100B-F
|
0～1.6、～2.5、0～4、0～6、0～10
0～16、0～25、0～40
－1.6～0、－2.5～0、－4～0、－6～0、
－10～0、－16～0、－25～0、－40～0
－0.8～0.8、－1.2～1.2、－2～2、－3～3、－5～5、－8～8、－12～12、－20～20KPa
|
Ф160
|
Ф100
|
2.9
|
|
YTP-150A
YTP-150B
YTP-150B-F
|
|
|
|
