一、双法兰变送器核心原理

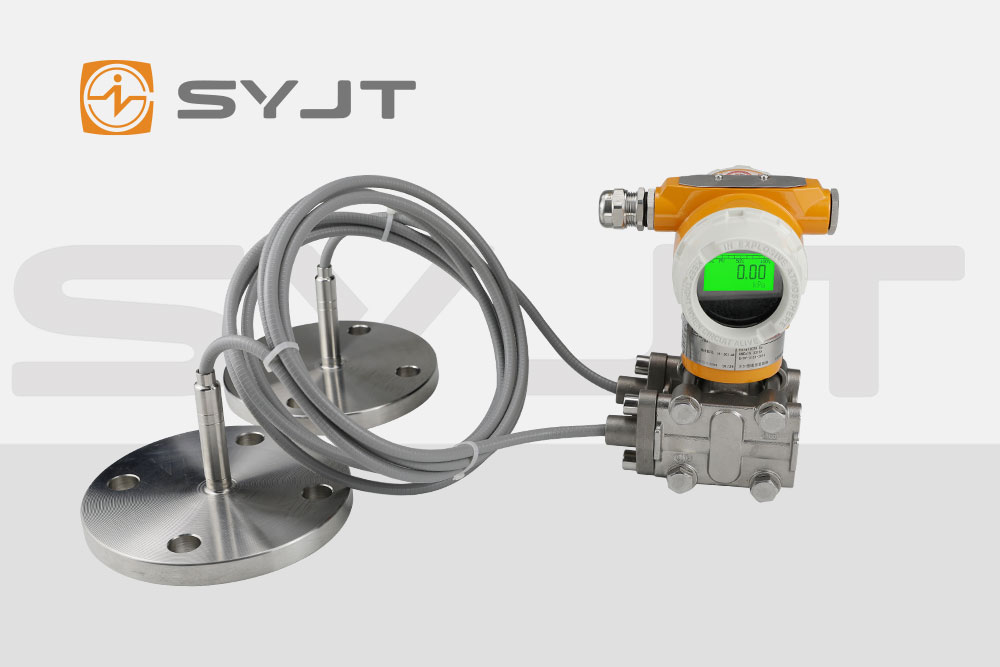

上仪双法兰变送器基于差压测量原理工作，其核心结构由两个带有法兰的隔离膜片、填充液系统及传感器模块构成。当被测介质作用于法兰膜片时，膜片产生微位移，通过填充液(如硅油)将压力传递至传感器，传感器将物理压力转换为电信号。双法兰设计可有效隔离被测介质与传感器本体，适用于腐蚀性、高粘度或高温介质的液位、压力测量，同时通过法兰间距实现容器内外压力的差分测量。
二、信号匹配的底层逻辑
控制系统与变送器的信号匹配需从物理层、协议层、逻辑层三维度解析：
物理层匹配：变送器输出标准4-20mA电流信号，对应测量范围的下限与上限。控制系统需配置兼容的模拟输入模块，支持电流环信号采集，并确保回路阻抗匹配。若采用HART协议，需在电流环上叠加数字信号，实现设备自诊断、参数配置等扩展功能。
协议层兼容：现代控制系统多采用现场总线(如Foundation Fieldbus、Profibus)或工业以太网(如Profinet、EtherNet/IP)。双法兰变送器需支持相应协议栈，实现数据帧的解析与封装，确保测量值、设备状态、报警信息等数据的实时传输。
逻辑层协调：控制系统需根据工艺需求配置变送器的量程、零点、阻尼时间等参数。例如，在液位测量中，需根据容器几何尺寸、介质密度修正差压信号至实际液位的转换系数，确保逻辑运算的准确性。
三、集成调试的关键技术要点
信号链路完整性验***
需检查信号回路的完整性，包括电源稳定性、线路阻抗、屏蔽层接地等。电流信号传输需采用屏蔽双绞线，避免电磁干扰导致信号失真。
通过手持式信号发生器模拟4-20mA信号，验***控制系统输入模块的线性响应，确保无漂移、无阶跃跳变。
零点与量程校准
零点校准需在无差压状态下进行，通过调整变送器内部电位器或数字接口，使4mA对应测量下限。量程校准则需施加已知差压，调整至20mA对应上限值。
HART协议设备支持远程校准，通过配置工具写入量程参数，同时验***报警阈值(如高高/低低报警)的触发逻辑。
抗干扰与稳定性优化
工业环境中的电磁干扰(如变频器、电机)可能导致信号波动。需采用屏蔽接地、信号隔离器、滤波电容等措施抑制噪声。
变送器阻尼时间需根据工艺动态特性调整：快速响应场景需缩短阻尼时间，但可能引入噪声;稳定测量场景可适当延长，牺牲响应速度以换取信号平滑度。
协议通信调试
对于总线通信，需验***设备地址分配、波特率同步、总线拓扑结构(如总线型、星型)的兼容性。通过协议分析仪监测数据帧，确保无丢包、错码。
冗余通信需配置双通道或多路径，确保单点故障不影响系统整体运行。
四、系统集成的逻辑框架
双法兰变送器与控制系统的集成需遵循“物理连接-信号转换-逻辑处理”的层级结构：
物理层确保机械安装、电气连接的可靠性;
信号层完成模拟/数字信号的转换与传输;
逻辑层实现测量值的解析、控制算法的执行及人机界面的交互。
调试过程需自底向上逐层验***，从信号链路到逻辑功能，确保每个环节的技术指标符合设计要求。
上仪双法兰变送器与控制系统的集成，本质上是物理测量单元与数字控制系统的深度耦合。通过信号匹配的精准设计与调试要点的系统执行，可实现测量数据的准确传递、控制策略的可靠执行及系统运行的长期稳定。这一过程既需要理解变送器的底层工作原理，又需掌握控制系统的通信协议与逻辑架构，***终构建出高效、安全的工业测量与控制网络。
