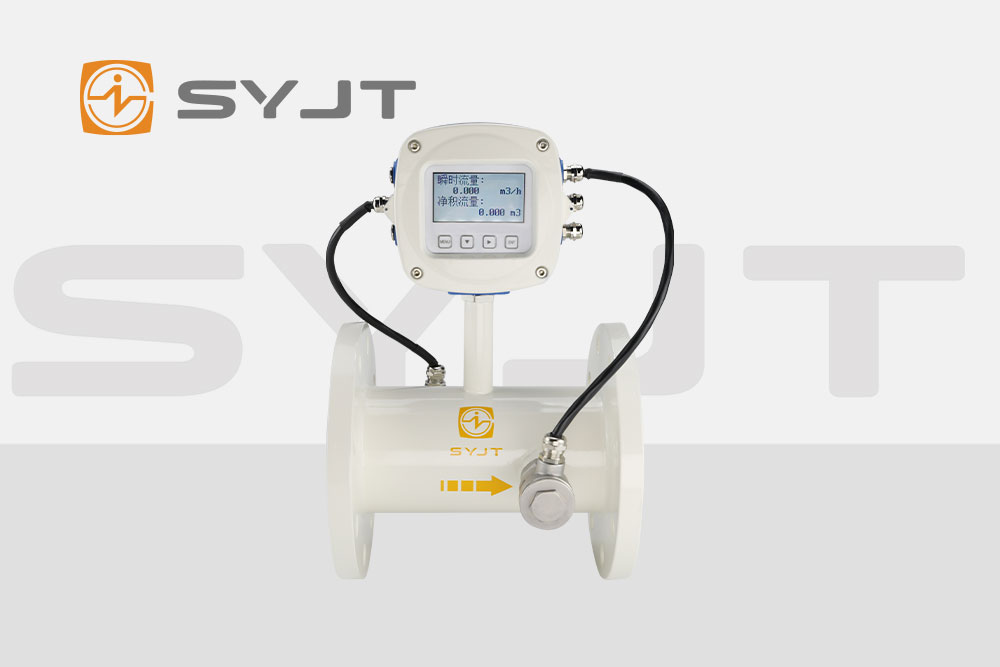

上海仪表厂(上仪集团)，作为中国工业自动化仪表的先驱者，打造出的超声波流量计，如同潜伏在工业管道上的 “声波侦探”。它无需触碰流体便能精准计量，在石油化工、半导体、智慧城市等***域屡建奇功，靠的正是对超声波信号的精妙运用。
二、“侦探” 的办案逻辑：非接触测量原理揭秘
1. 核心心法：时差法测量
这位 “声波侦探” 的核心技能基于时差法原理：在管道外壁安装一对超声波换能器(探头)，交替发射高频声波(通常 0.5-4MHz)。顺流传播时，声波被流体 “助推” 而速度加快;逆流传播时则被 “阻碍” 而速度减慢。通过计算两者的时间差 Δt，就能反推出流体流速 —— 这就像侦探通过往返脚印的时间差判断嫌疑人移动速度。
其数学逻辑可简化为：
流速 v 与时间差 Δt 成正比，结合管道截面积 A，***终得出流量 Q=v×A。上仪通过优化算法，让时间差测量精度达到纳秒级，为后续计算打下基础。
2. 装备升级：非接触实现方案
“侦探” 的隐蔽性源于外夹式设计：将传感器直接吸附在管道外壁，无需切割管道、中断生产，更不会接触流体造成污染或腐蚀。安装时只需涂抹耦合剂确保声波穿透，适配钢、PVC、水泥等多种管道材质，管径覆盖 DN15 至 DN6000mm 以上。
针对复杂工况，上仪还配备 “辅助装备”：高温型传感器可应对 - 196℃至 600℃极端温度，防爆型号通过 Exd ibⅡBT6 认***，适配化工防爆场景。
三、上仪 “侦探” 的独门绝技：技术优势解析
1. 抗干扰能力：三声道精准定位
普通流量计在蒸汽管网等涡流环境中易 “误判”，上仪采用三声道设计，如同三个侦探从不同角度取***，通过信号融合消除涡流干扰，将测量误差从 ±3% 降至 ±0.8%。在某化工园区改造中，这项技术实现蒸汽热值实时换算，年节约能源成本超千万元。
2. 智能大脑：低耗与互联
上仪为 “侦探” 配备单芯片架构，功耗较传统设备降低 90%，搭配 NB-IoT 通信模块，电池寿命可达 6 年。更厉害的是数字孪生 + 5G 方案：在智慧城市管网中，它能实时上传数据并预警爆管，将漏损率从 18% 压至 8% 以下，相当于给城市血管装上 “智能监控”。
四、实战案例：“侦探” 在各***域的高光时刻
半导体工厂：外夹式设计避免污染纯水，精准监测冷却水、污水等多类流体，满足严苛卫生要求;
LNG 接收站：超低温型号适配 - 196℃冷能回收项目，在极端环境下保持测量稳定;
食品行业：传感器直接安装于软管外壁，无介质接触风险，完美契合果汁、乳制品等卫生生产需求。
五、未来进化：更智能的 “声波侦探”
随着工业物联网发展，上仪 “侦探” 正持续升级：支持 Modbus、5G 等多协议通信，可接入智慧工厂平台;针对天然气掺氢等新场景，研发自适应声速补偿技术，确保在 20% 掺氢比例下仍保持 ±0.5% 精度。这位百年企业打造的 “声波侦探”，正以非接触测量的独特优势，守护着工业流体的精准计量。
