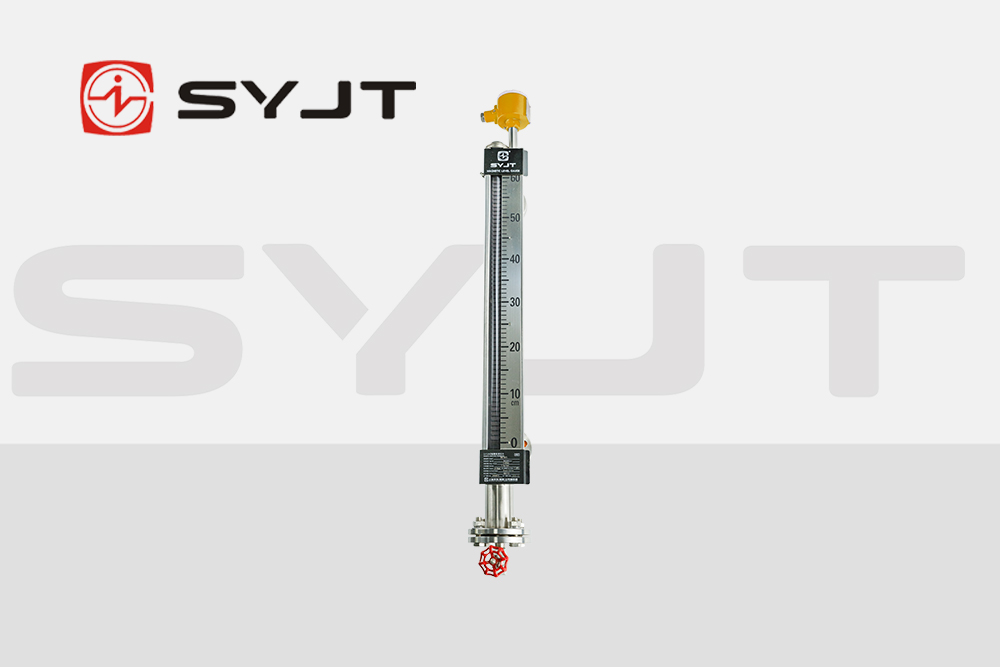

磁翻板液位计作为工业液位测量的核心设备，其测量精度直接影响生产安全与工艺控制。上海上仪集团生产的磁翻板液位计通过磁耦合原理实现液位可视化显示与信号远传，本文将从技术原理、量程调整机制及校准方法三个维度展开系统性解析，为技术人员提供理论支撑与操作规范。
一、磁耦合测量技术原理
1.1 浮力-磁耦合双作用机制
液位计主体由主导管、磁性浮子与指示面板构成。当液位变化时，浮子受阿基米德浮力定律驱动沿主导管垂直移动，其内置的钕铁硼永磁体(磁通量≥120mT)通过非导磁不锈钢壁(厚度≤3mm)与外部指示面板的磁翻柱产生磁耦合作用。每个磁翻柱内嵌钴铬合金磁片(矫顽力≥800kA/m)，通过磁极异性相吸原理保持初始白色显示状态;当浮子磁场强度超过磁翻柱翻转阈值(通常为40mT)时，磁翻柱翻转为红色，形成红白分界线指示液位高度。
1.2 信号转换与传输
对于配备4-20mA远传变送器的型号，其核心采用干簧管阵列技术。当浮子移动至特定液位时，内置磁环触发对应位置的干簧管闭合，形成电阻分压网络。通过精密运算放大器将电阻值转换为电流信号，零点(4mA)对应**液位，满量程(20mA)对应**液位，线性误差≤±0.5%FS。HART协议型号进一步支持数字信号叠加，实现远程诊断与参数修改。
二、量程调整技术分析
2.1 机械量程修正机制
量程调整本质是对磁耦合作用区域与信号转换阈值的重新标定，包含以下关键步骤：
浮子密度匹配：根据被测介质密度(ρ_m)调整浮子密度(ρ_f)，确保浮力平衡点准确。当ρ_m/ρ_f=0.85~1.15时，浮子可稳定工作;超出范围需更换浮子材质(如PP塑料ρ_f=0.9g/cm³，316L不锈钢ρ_f=7.98g/cm³)。
指示面板垂直校准：通过调节面板固定螺栓，使零位(**液位)对应翻柱红色下沿与容器底部法兰平面重合，满量程(**液位)对应翻柱红色上沿与容器顶部法兰平面重合。垂直度偏差需控制在±1°以内，否则将引入±5mm/m的测量误差。
远传变送器电位器调节：使用0.1级标准电阻箱对零点(R_zero)与满量程(R_span)电位器进行三点校准：
输入0%液位时，调节R_zero使输出电流为4.000±0.016mA
输入**液位时，调节R_span使输出电流为20.000±0.016mA
输入50%液位时，验***输出电流为12.000±0.024mA
2.2 磁耦合强度优化
通过调整浮子磁环与指示面板的轴向间距(L)可改变有效耦合距离。当L增加时，磁场衰减遵循平方反比定律(B∝1/L²)，需确保在***大量程处磁场强度仍高于磁翻柱翻转阈值。上仪产品采用三级磁环设计，在L=50mm时仍能保持60mT的表面磁场强度。
三、系统化校准操作流程
3.1 预校准准备
环境条件确认：温度-40~80℃，湿度≤85%RH，远离强电磁干扰源(距离>1m)
介质状态控制：使用密度计测量介质密度，误差≤±0.5kg/m³;对于粘度>50mPa·s的介质，需预热至流动状态
设备状态检查：确认浮子移动阻力<0.5N(通过手动推力测试)，磁翻柱翻转扭矩<0.1N·m
3.2 分步校准实施
步骤1：机械零位校准
排空容器介质，使浮子落至底部
使用磁钢(表面磁场≥200mT)从面板外侧自下而上扫描，确保零位以下翻柱全部显示红色
调节面板固定支架，使红色区域下沿与容器底部法兰平面误差≤±2mm
步骤2：量程满度校准
注入介质至**液位，稳定30分钟后观察：
机械显示：红色区域上沿与容器顶部法兰平面误差≤±2mm
电气信号：4-20mA输出误差≤±0.1%FS(使用6位半数字万用表测量)
若存在偏差，优先调整浮子高度(通过主导管顶部调节螺杆)，次选调节远传变送器电位器
步骤3：线性度验***
按25%、50%、75%液位分阶段注入介质
对比机械显示与标准尺读数，***大允许误差：
量程<1m时：±3mm
量程1~3m时：±5mm
量程>3m时：±8mm
对于HART协议型号，可通过PC配置软件读取实时液位值进行交叉验***
3.3 校准后确认
重复性测试：连续进行3次满量程升降循环，记录每次零点与满量程输出值，***大偏差应<0.2%FS
温度补偿：对于高温介质(>150℃)，需记录环境温度与介质温度，通过查表法修正热膨胀系数(α=1.2×10⁻⁵/℃)
密封性检测：对法兰连接处施加1.5倍设计压力，保压30分钟无泄漏(使用压力校验仪监测)
四、技术维护要点
磁系统维护：每6个月使用高斯计检测浮子表面磁场强度，当<80mT时需更换浮子
机械清洁：每季度用无纺布擦拭磁翻柱表面，禁止使用有机溶剂(可能破坏磁片镀层)
电气校准：每年使用FLUKE 754过程校准仪对远传变送器进行全量程校准，记录校准曲线供追溯
通过系统性掌握磁耦合原理、量程调整机制与标准化校准流程，技术人员可确保上仪磁翻板液位计在-0.1~32MPa压力范围内实现±1mm的测量精度，满足GB/T 25480-2010《磁翻板液位计》国家标准要求，为工业过程控制提供可靠数据支撑。
