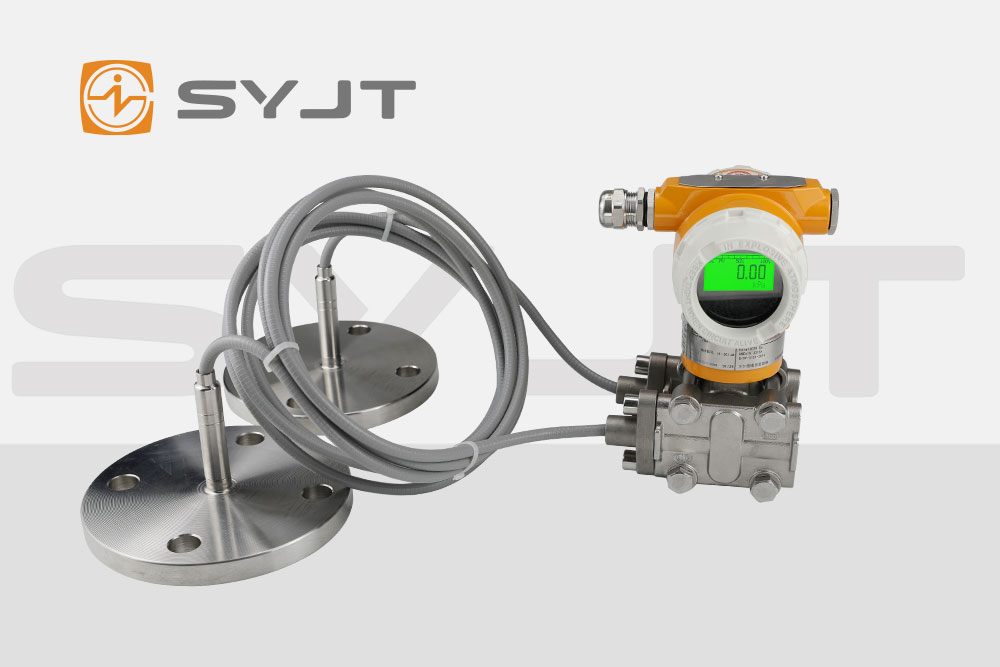

在工业自动化***域，双法兰液位变送器作为液位测量的核心设备，其通信协议的选择直接影响系统集成效率、数据传输可靠性及维护成本。HART协议与FF协议作为两种主流通信协议，在技术架构、应用场景及功能特性上存在显著差异。本文将从技术原理、协议架构及选型逻辑三个维度，为上仪双法兰液位变送器的通信协议选型提供理论依据。
一、技术原理：模拟与数字的融合 vs 全数字化通信
HART协议：模拟信号的数字化延伸
HART协议(Highway Addressable Remote Transducer)是一种混合通信协议，其核心创新在于通过频移键控(FSK)技术，在传统4-20mA模拟信号上叠加1200bps的数字信号。这种设计实现了模拟与数字信号的共存：
物理层：基于RS-485标准，采用双绞线或光纤传输，支持星型、树型拓扑结构，单线缆***多挂接15台设备。
数据链路层：定义主从通信模式，主设备(如DCS或手操器)发起查询，从设备(如变送器)响应数据。支持点对点、轮询/响应及突发/广播模式。
应用层：通过公共命令(如读主变量、设备标识)和设备特定命令实现标准化访问，兼容多厂商设备。
HART协议的显著优势在于兼容性：无需改造现有4-20mA模拟线路，即可实现设备智能化升级。例如，上仪双法兰液位变送器可通过HART协议同时传输液位主变量、温度补偿参数及设备状态信息。
FF协议：全数字化现场总线
FF协议(Foundation Fieldbus)是一种基于ISO/OSI模型的纯数字通信协议，其技术架构分为四层：
物理层：采用曼彻斯特编码实现信号同步，支持31.25kbps(H1总线)或100Mbps(HSE总线)传输速率，H1总线单段***大传输距离1900米，挂接设备≤32台。
数据链路层：通过集中式管理调度通信时序，减少实时时延，支持链路主设备与基本设备的协同工作。
应用层：包含总线访问子层(FAS)和总线报文规范层(FMS)，定义设备间数据交换格式与服务。
用户层：引入设备描述语言(DDL)和功能块模型，实现设备互操作性与分布式控制。
FF协议的核心价值在于全数字化通信：通过功能块(如PID控制、报警管理)将控制算法下沉至现场设备，减少上位机负载，提升系统响应速度。例如，上仪双法兰液位变送器在FF网络中可直接完成液位-流量串级控制，无需通过DCS中转。
二、协议架构：分层模型与功能扩展
HART协议：分层简化与功能聚焦
HART协议采用简化版OSI模型，仅实现物理层、数据链路层及应用层，其设计目标为兼容现有系统：
物理层：通过FSK调制将数字信号叠加于模拟电流环，避免对4-20mA信号的干扰。
数据链路层：采用主从轮询机制，确保单主设备(如DCS)与多从设备(如变送器)的稳定通信。
应用层：定义标准化命令集，支持设备识别、参数读写及诊断信息传输。
HART协议的局限性在于带宽有限：1200bps的传输速率难以支持复杂控制算法或高频数据采集，但其低延迟特性(响应时间约0.5秒)仍能满足基础监控需求。
FF协议：分层完整与功能集成
FF协议严格遵循ISO/OSI七层模型，并新增用户层以支持自动化应用：
物理层：支持双绞线与光纤传输，H1总线适用于基础控制，HSE总线(基于以太网)用于高速数据交互。
数据链路层：通过链路活动调度器(LAS)管理通信时序，实现确定性实时控制。
应用层：FAS子层提供调度与非调度通信服务，FMS子层定义对象字典与虚拟现场设备模型。
用户层：功能块模型将控制逻辑封装为独立模块(如AI、PID、AO)，支持设备间互操作。
FF协议的优势在于功能集成：通过功能块实现测量、控制、报警的一体化，例如上仪双法兰液位变送器可内置液位计算功能块，直接输出质量流量或体积流量，无需上位机二次计算。
三、选型逻辑：兼容性优先 vs 性能导向
HART协议：存量系统升级的**
对于已部署4-20mA模拟线路的工业场景，HART协议是成本***优的解决方案：
兼容性：无需更换现有电缆或I/O卡件，仅需添加HART调制解调器即可实现设备智能化。
灵活性：支持手持终端(如TREX手操器)现场配置，适用于多变量监测与调试。
局限性：带宽限制导致其难以支持高级控制策略(如模型预测控制)，且多点模式(***多15台设备)仅适用于低密度网络。
FF协议：全厂自动化的基石
对于新建项目或需要高精度控制的流程工业，FF协议是性能导向的理想选择：
互操作性：通过DDL语言实现跨厂商设备无缝对接，避免协议转换导致的兼容性问题。
分布式控制：功能块模型将控制逻辑下沉至现场设备，减少DCS负载，提升系统可靠性。
本安设计：支持总线供电与本质安全，适用于煤矿、油气田等易燃易爆环境。
局限性：设备成本较高，且需专用控制器(如FF网关)支持，初期投资较大。
四、结论：协议选型需匹配工艺需求
上仪双法兰液位变送器的通信协议选型，应基于以下维度综合决策：
工艺复杂度：简单液位监测可选HART协议，复杂控制(如串级、比值控制)需FF协议。
投资预算：存量系统改造优先HART，新建全厂自动化推荐FF。
维护需求：HART协议维护简单，FF协议需专业人员配置功能块。
扩展性：FF协议支持设备级互操作，便于未来系统升级。
***终，HART协议与FF协议并非替代关系，而是互补方案：通过网关实现HART与FF网络的互联，可兼顾灵活性与扩展性，为工业自动化提供更优解。
