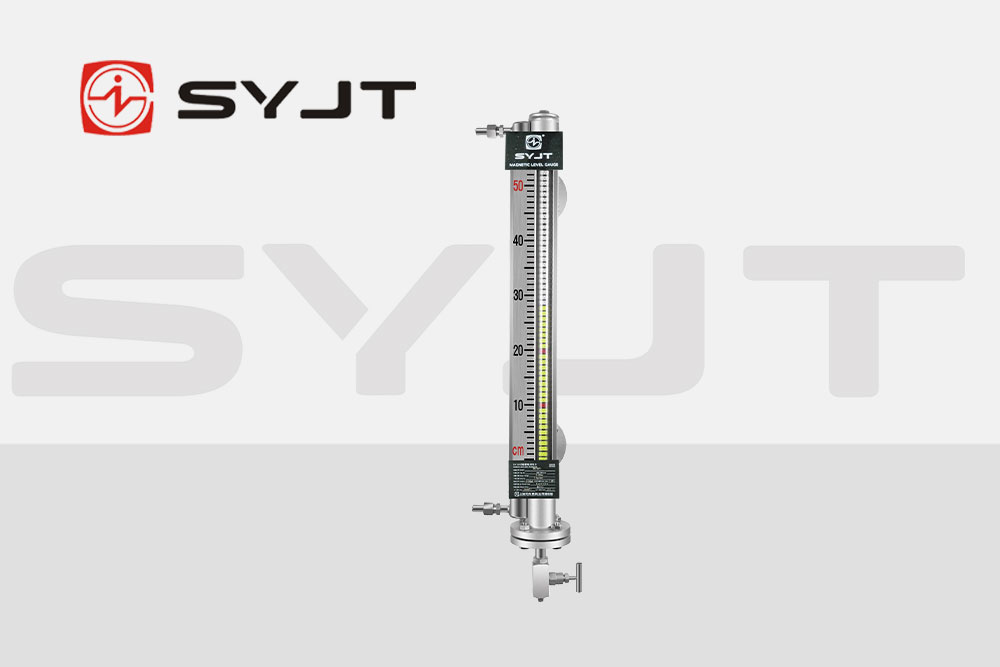

磁翻板液位计作为工业液位测量的核心设备，其设计精度与质量控制直接关系到生产安全与工艺稳定性。上海上仪仪表(以下简称“上仪”)通过磁耦合原理的深度优化与全流程质量控制体系，构建了高可靠性磁翻板液位计的技术壁垒。本文从设计原理、核心组件优化、质量控制体系三个维度，解析其技术突破与质量保障逻辑。
一、磁耦合原理的深度优化：从物理机制到工程实现
磁翻板液位计的核心原理基于浮力定律与磁性耦合的协同作用。当容器内液位变化时，浮子内的钕铁硼永磁体通过非导磁不锈钢壁与外部磁翻柱产生磁耦合，驱动翻柱翻转180°(液位上升时由白转红，下降时由红转白)。上仪的技术突破在于对磁耦合机制的精细化控制：
磁场梯度设计
浮子磁环采用三级磁环阵列结构，在轴向间距50mm时仍能保持60mT的表面磁场强度，确保远距离磁耦合的稳定性。通过优化磁路分布，使磁场强度在有效工作范围内(通常为浮子直径的1.5倍)均匀衰减，避免因磁场边缘效应导致的翻柱误动作。
磁翻柱互锁机制
翻柱内部嵌入钴铬合金磁片(矫顽力≥800kA/m)，通过异性相吸原理形成自锁结构。上仪通过磁珠尺寸(5-7mm长、3mm直径)与磁性强度(表磁40-60mT)的匹配优化，解决了传统设计中的“花脸”现象(翻柱颜色不一致)。磁珠磁场方向与中心轴线偏差控制在±2°以内，确保翻柱组平整互锁。
动态阈值校准
针对不同介质密度(ρ_m)，上仪开发了浮子密度动态匹配算法。当介质密度与浮子密度比值(ρ_m/ρ_f)在0.85-1.15范围内时，浮子可稳定工作;超出范围时，通过更换浮子材质(如PP塑料ρ_f=0.9g/cm³或316L不锈钢ρ_f=7.98g/cm³)实现密度补偿，消除因浮力失衡导致的测量误差。
二、核心组件的可靠性设计：从材料选择到工艺控制
1. 浮子系统的可靠性保障
磁钢选型：采用钕铁硼N52磁钢(剩磁Br≥1.45T)，确保在-40℃至200℃温度范围内磁性能稳定。通过高斯计定期检测浮子表面磁场强度，当<80mT时自动触发更换预警。
密封结构：浮子采用双O型圈密封设计，配合激光焊接工艺，确保在1.0MPa压力下无泄漏。密封材料选用氟橡胶(耐温范围-20℃至200℃)，适应高温蒸汽与低温液化气工况。
2. 磁翻柱的工艺优化
转动轴加工：采用精密滚压工艺，使转动轴表面粗糙度Ra≤0.4μm，降低与导轨的摩擦系数(μ≤0.1)。通过有限元分析优化轴径(通常为3mm)，平衡强度与转动灵活性。
装配一致性控制：开发专用装配工装，确保翻柱间距误差≤±0.5mm。每批次翻柱需通过翻转扭矩测试(标准值0.08-0.12N·m)，超限产品自动剔除。
3. 远传变送器的信号稳定性
干簧管阵列技术：采用高灵敏度干簧管(动作功率≤10mW)，通过电阻分压网络将液位信号转换为4-20mA电流。上仪独创的三点校准法(零点、满量程、50%液位)，使线性误差≤±0.5%FS。
HART协议集成：在变送器电路中嵌入HART调制解调器，实现数字信号与模拟信号的叠加传输。通过PC配置软件可远程修改量程、阻尼时间等参数，支持自诊断功能(如磁场异常报警)。
三、全流程质量控制体系：从原材料到成品验***
1. 原材料入厂检验
磁性材料：每批次钕铁硼磁钢需通过B-H曲线测试，确保矫顽力Hc≥950kA/m、剩磁Br≥1.4T。
不锈钢材质：主导管采用316L不锈钢(厚度≤3mm)，通过光谱分析检测Cr、Ni含量，确保耐腐蚀性符合ASTM A240标准。
2. 生产过程控制
浮子焊接：采用自动氩弧焊工艺，焊缝渗透检测合格率**。焊接后进行1.5倍设计压力保压测试(30分钟无泄漏)。
翻柱组装：在恒温恒湿车间(温度23±2℃，湿度≤60%RH)进行，通过视觉检测系统剔除表面缺陷产品。
3. 成品验***测试
机械性能测试：连续进行3次满量程升降循环，记录零点与满量程输出值，***大偏差<0.2%FS。
环境适应性测试：在-40℃至80℃温度循环(每24小时一个周期)中，验***变送器输出稳定性;在85%RH湿度下持续72小时，检测绝缘电阻(≥100MΩ)。
电磁兼容测试：通过IEC 61000-4-3标准(辐射场强10V/m)测试，确保在强电磁干扰环境下信号不失真。
四、技术维护的预防性设计
上仪将可靠性理念延伸至产品全生命周期：
模块化设计：主导管、浮子、显示面板采用快速拆装结构，维护时间缩短至30分钟以内。
自诊断功能：远传变送器内置磁场强度监测模块，当浮子磁性衰减至临界值时，自动触发维护提醒。
标准化校准流程：提供预置校准参数的移动终端APP，通过NFC功能快速读取设备历史数据，实现维护记录可追溯。
上仪高可靠性磁翻板液位计的技术本质，是通过对磁耦合物理机制的深度解析、核心组件的工程化优化，以及全流程质量控制的系统性构建，实现了测量精度(±1mm)、环境适应性(-0.1-32MPa压力范围)与维护便捷性的平衡。这种技术范式不仅满足了GB/T 25480-2010国家标准，更为工业4.0时代下的智能液位管理提供了硬件基础。随着材料科学与智能制造技术的演进，磁翻板液位计的可靠性边界将持续拓展，成为工业过程控制中不可或缺的“智慧之眼”。
