电接点压力表作为工业自动化控制***域的核心元件，其信号触发机制与阈值设定直接关系到设备运行的稳定性与安全性。本文将从机械结构、电气原理、环境适应性三个维度，解析其信号触发的科学逻辑与阈值设定的技术依据。
一、机械结构：压力感知与信号转换的物理基础

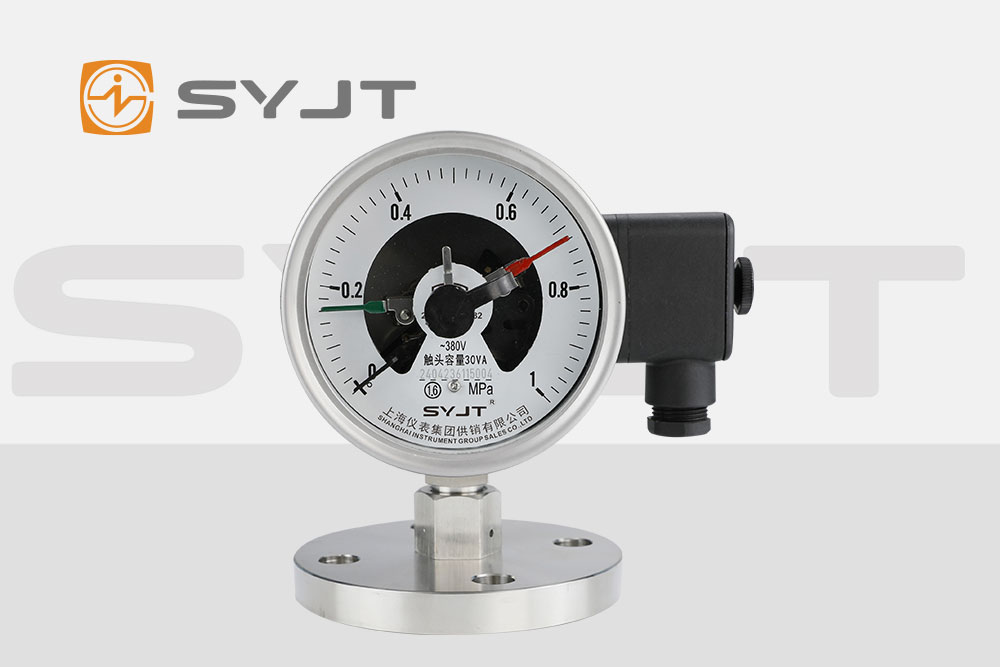

电接点压力表的核心结构由弹簧管、齿轮传动机构、电接点装置三部分构成。当被测介质压力作用于弹簧管时，其末端产生弹性变形，通过齿轮传动机构将位移放大并驱动指针旋转。这一过程与普通压力表无异，但电接点压力表的独特之处在于其表盘上增设了可调节的上下限指针。
当实际压力值指示针与上限或下限指针接触时，触点闭合形成导电通路。这一设计将机械位移转化为电信号的关键在于：
触点材料选择：采用铜合金或不锈钢材质，确保在频繁接触中保持低电阻与高耐磨性;
触点压力控制：通过磁钢吸力增强触点闭合时的接触力，消除因介质脉动或振动导致的接触不良;
抗振结构设计：内部填充甘油或硅油缓冲振动，防止指针抖动引发误触信号。
二、电气原理：信号触发与逻辑控制的实现路径
电接点压力表的电气系统由触点、继电器、控制电路三部分组成，其信号触发遵循以下逻辑：
压力阈值判定：当压力指示针进入上限或下限设定区间时，触点闭合形成回路;
继电器动作：触点闭合信号驱动继电器线圈得电，其常开/常闭触点切换控制电路状态;
控制信号输出：继电器触点连接蜂鸣器、指示灯或电机控制回路，实现报警、启停等自动化操作。
这一过程的关键技术依据在于：
触点容量匹配：电接点压力表的触点***大功率通常为30W，直接控制大功率设备时需通过中间继电器扩展容量;
信号延迟消除：采用磁助电接点装置缩短触点动作时间，避免因机械惯性导致的信号延迟;
双接点冗余设计：部分型号支持上下限双接点独立控制，可同时实现超压报警与欠压启动功能。
三、阈值设定：科学性与实用性的平衡法则
阈值设定的核心目标是在保***系统安全的前提下，优化设备运行效率。其科学依据主要体现在以下方面：
1. 介质特性与压力波动范围
不同介质的流动性与压缩性差异显著。例如，液体介质因黏度较高，压力波动幅度通常小于气体介质。因此，气体管道的阈值设定需预留更大余量，以避免因压力瞬时波动触发误报警。此外，介质温度变化导致的热胀冷缩效应也需纳入考量——温度每升高10℃，压力可能上升0.4%-0.7%，阈值设定需预留补偿空间。
2. 设备安全裕度与经济性
阈值设定需平衡安全与成本：
安全裕度：上限值通常设定为设备额定压力的1.1-1.25倍，确保在压力异常时及时切断电源;
经济性：下限值设定需避免设备频繁启停。例如，水泵的下限值若接近正常运行压力，可能因压力波动导致电机反复启停，既增加能耗又缩短设备寿命。
3. 环境适应性优化
振动、温度、湿度等环境因素对阈值稳定性影响显著：
振动环境：在振动频率≤25Hz、振幅≤0.5mm的工况下，需采用防震型电接点压力表，其内部填充的阻尼液可抑制指针抖动，确保阈值触发精度;
温度补偿：当使用温度偏离20±5℃时，设定点误差变化需控制在0.6%/10℃以内，避免因热胀冷缩导致触点接触不良;
湿度控制：在相对湿度≥85%的环境中，需选用密封型接线盒，防止触点氧化引发接触电阻增大。
四、技术演进：从单一报警到智能控制的跨越
现代电接点压力表已突破传统阈值触发模式，通过集成数字显示、远程通信、智能诊断等功能，实现从“被动报警”到“主动预防”的升级：
多级阈值设定：支持上下限、双上限、双下限等多种控制模式，适应复杂工况需求;
自诊断功能：通过监测触点接触电阻、继电器线圈电流等参数，提前预警设备故障;
无线通信模块：将压力数据实时上传至云平台，支持远程阈值调整与历史数据追溯。
电接点压力表的信号触发机制与阈值设定，是机械工程、电气控制、材料科学等多学科交叉的成果。其科学依据不仅体现在理论公式的推导，更在于对实际工况的深度理解与工程化适配。随着工业4.0与智能制造的推进，电接点压力表正从单一的压力监测工具，演变为具备自主学习能力的智能控制节点，为工业生产的安全与效率提供更坚实的保障。
