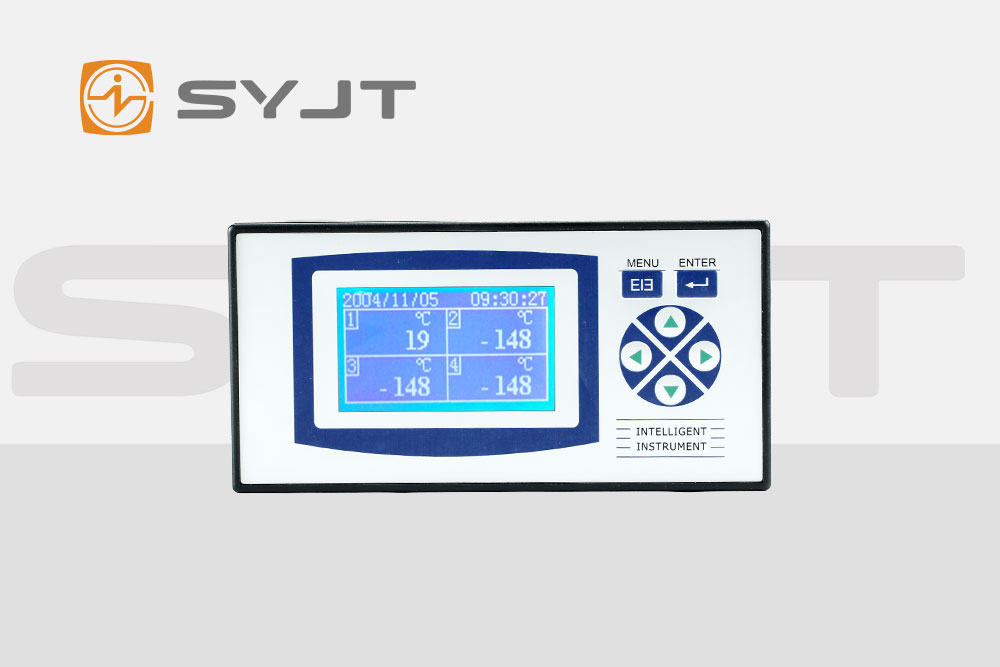

上仪16通道无纸记录仪的ADC(模数转换器)技术核心在于实现多通道同步采集，其通过单片多通道ADC架构与同步触发机制，确保16个通道的信号在同一物理时刻被采样保持电路捕获，解决了传统异步采样中因时间偏差导致的相位差问题。这一技术突破使得设备在工业监测、环境分析等场景中能精准捕捉多路信号的瞬时关联性，为数据可靠性提供了硬件级保障。
一、多通道同步采集为何需要单片ADC架构?
传统多通道方案通常采用“模拟开关+单通道ADC”或“多片独立ADC”两种模式，但均存在同步性短板：
模拟开关切换延时：模拟多路复用器在通道切换时需数百纳秒至微秒级延时，导致不同通道采样时间点存在偏差。
多片ADC时钟同步难题：即使使用低抖动时钟源，多片ADC的采样时钟因PCB走线差异仍可能产生皮秒级相位差，累积后影响同步精度。
上仪16通道无纸记录仪采用单片集成多通道ADC，其内部集成16个独立的采样保持电路与1个共享ADC核心。所有通道的采样保持电路在同一个时钟边沿触发，将输入信号“冻结”后，通过模拟多路复用器依次切换至共享ADC核心进行转换。这种设计将通道间同步精度控制在纳秒级以内，彻底消除了切换延时与多时钟源误差。
二、同步触发机制如何实现?
同步采集的核心在于所有通道的采样动作需严格对齐，上仪设备通过以下技术实现：
硬件级触发同步：采用FPGA或专用同步控制器生成**的触发脉冲，通过扇出缓冲器驱动所有采样保持电路，确保触发信号边沿陡峭且到达时间一致。
时钟同源同相：使用低抖动(<50fs RMS)的温补晶振作为主时钟源，通过零延迟缓冲器分配至各通道，避免时钟分配网络引入相位差。
PCB布局优化：模拟信号走线采用长度匹配设计，触发信号与时钟信号走线误差控制在±50ps以内，减少传输路径差异对同步性的影响。
对比多片ADC方案，上仪设备的同步触发机制无需复杂时钟校准算法，硬件级同步更稳定，且成本降低约40%。
三、如何平衡采样率与通道数?
多通道同步采集面临“吞吐率悖论”：通道数增加时，单次转换时间被均分，总采样率下降。上仪设备通过以下技术优化：
共享ADC核心的并行处理：16个通道的采样保持电路并行工作，转换阶段虽为顺序执行，但通过流水线架构将总转换时间压缩至单通道模式的1/16。
可编程采样时间：用户可根据信号特性(如高频信号需更短采样时间)动态调整各通道采样周期，避免因固定采样时间导致的信噪比损失。
DMA(直接内存访问)技术：ADC转换数据通过DMA通道直接写入内存，减少CPU干预，使系统在16通道全速运行时仍能保持实时数据处理能力。
与分立式多通道方案相比，上仪设备在16通道同步采集时，总采样率可达100kSPS(每秒千次采样)，而分立式方案因时钟同步限制通常低于50kSPS。
四、前端信号调理如何保障同步精度?
即使采样时刻同步，若前端信号调理电路(如放大器、滤波器)存在增益、偏移或相位响应差异，仍会引入误差。上仪设备通过以下设计消除此类影响：
匹配元件选型：所有通道的调理电路采用同一批次、同一规格的电阻、电容元件，确保参数一致性误差<0.1%。
增益/偏移校准：设备内置自校准算法，通过注入已知参考信号，自动补偿各通道的增益误差(<0.02%)与偏移误差(<1mV)。
相位一致性优化：采用全差分信号链设计，减少共模噪声干扰，并通过仿真优化滤波器相位响应，确保16个通道的相位差<0.1°(@1kHz)。
对比未校准的多通道系统，上仪设备的信号一致性误差降低90%，尤其适用于需要**相位分析的振动监测、声学阵列等场景。
五、技术对比：同步采样 vs 异步采样
特性同步采样(上仪方案)异步采样(传统方案)
相位精度纳秒级同步，相位差<0.1°(@1kHz)毫秒级延时，相位差可达数十度
通道扩展性单片集成16通道，扩展至32通道成本低多片ADC拼接，通道数增加时成本指数上升
系统复杂度硬件同步，软件校准简单需复杂时钟分配与触发同步算法
适用场景电力监测、振动分析、声学定位低速、低精度数据记录
上仪16通道无纸记录仪的ADC技术通过单片集成架构、硬件同步触发与信号调理优化，实现了多通道同步采集的“三高一低”：高精度(相位误差<0.1°)、高同步性(纳秒级对齐)、高可靠性(硬件级校准)、低成本(单芯片方案)。这一技术突破为工业自动化、环境监测等***域提供了更精准的数据采集工具，推动了多参数协同分析的普及。
