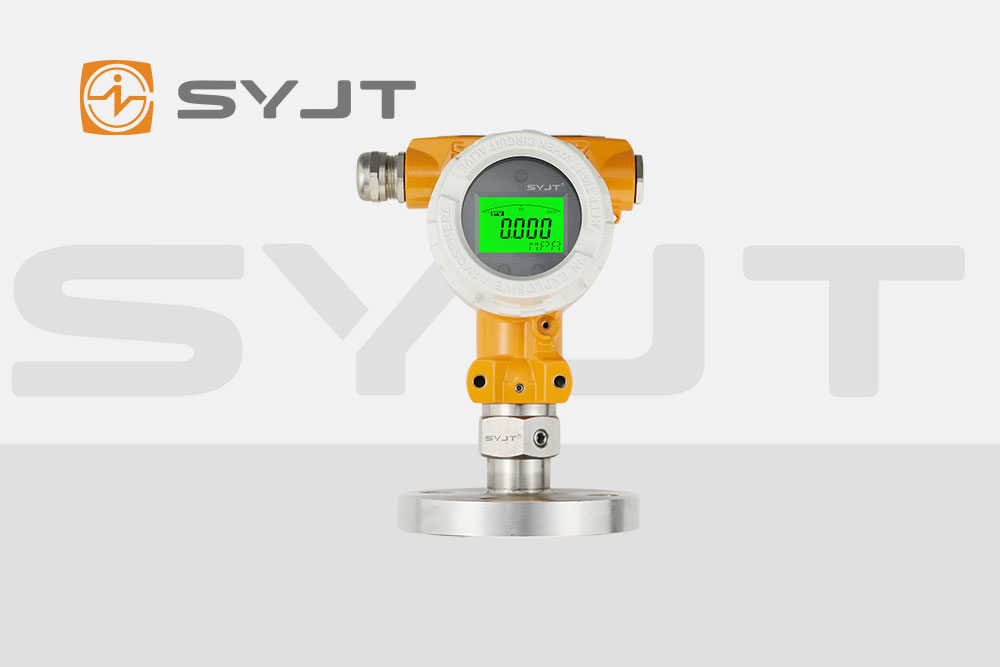

上仪单晶硅压力变送器通过单晶硅材料的压阻效应，将压力信号转化为标准电信号(如4-20mA电流或1-5V电压)。这一过程的核心在于单晶硅晶格结构在压力作用下的微变形，以及由此引发的电阻率变化。以下从技术原理、信号转换路径、与传统技术的对比三个维度展开分析。
一、压阻效应如何触发电阻变化?
单晶硅作为半导体材料，其晶格结构具有高度规则性。当压力作用于单晶硅膜片时，晶格发生弹性形变，导致载流子(电子或空穴)的迁移率改变，进而引发电阻率变化。这种变化与压力呈严格的线性关系，即压力越大，电阻变化越显著。
关键特性：
高灵敏度：单晶硅的压阻系数远高于金属材料，压力-电阻转换的线性度可达±0.1%FS(满量程)。
温度稳定性：通过纳米级单晶硅材料与高纯度双梁悬浮设计，温度漂移较传统扩散硅降低50%，工作温度范围扩展至-40℃至120℃。
抗干扰能力：集成温度补偿电路与双过载保护膜结构，可抵御电磁干扰与过压冲击。
二、电阻变化如何转化为电信号?
上仪变送器采用惠斯通电桥电路实现电阻到电压的转换。具体路径如下：
电桥构建：在单晶硅膜片上扩散一组等值电阻(通常为四个)，构成惠斯通电桥。
压力输入：当压力作用于膜片时，电阻值发生不对称变化(如R1、R3增大，R2、R4减小)，破坏电桥平衡。
电压输出：电桥输出端产生与压力成正比的微弱电压信号(毫伏级)。
信号调理：通过适配单元与放大器将电压信号放大至工业标准范围(如0-10V)，并经A/D转换后输出4-20mA电流信号。
技术优势：
全焊接传感器模块：消除传统变送器的机械连接间隙，提升长期稳定性。
HART协议支持：内置数字通信功能，可通过HART375等设备实现远程参数设定与自诊断。
防护等级：达到IP66/IP67标准，适应防爆、卫生型等复杂工业环境。
三、单晶硅与扩散硅技术有何差异?
单晶硅压力变送器与扩散硅变送器均基于压阻效应，但材料与工艺差异导致性能分化：
对比维度单晶硅压力变送器扩散硅压力变送器
材料结构单晶硅晶圆，晶格连续无缺陷多晶硅或扩散掺杂硅，晶界存在散射效应
线性度±0.1%FS(高30%)±0.3%FS
温度漂移≤0.005%FS/℃(低50%)≤0.01%FS/℃
量程比**200:1通常10:1至50:1
应用场景航空航天、高精度工业控制通用工业过程控制、汽车电子
核心差异：
单晶硅的晶格完整性使其压阻效应更显著，且通过MEMS(微机电系统)技术实现纳米级加工精度，而扩散硅依赖硅的弹性形变，晶界散射效应会降低灵敏度。此外，单晶硅变送器支持更宽的量程比与更低的温漂，适合对精度要求严苛的场景。
四、信号转换中的关键技术挑战
非线性补偿：单晶硅压阻效应虽线性度高，但仍需通过数字算法修正微小非线性误差。
温度交叉敏感：温度变化会同时影响电阻率与膜片弹性模量，需通过双传感器补偿或软件算法消除。
长期稳定性：单晶硅膜片在长期高压作用下可能发生蠕变，需通过材料优化(如高纯度双梁设计)与应力释放结构缓解。
结语
上仪单晶硅压力变送器通过压阻效应-电桥转换-信号调理的三步法，实现了压力到电信号的高精度、高稳定性转换。其核心优势在于单晶硅材料的物理特性与MEMS工艺的深度融合，使得设备在量程比、线性度、温度稳定性等指标上显著优于传统技术。随着工业自动化对测量精度要求的提升，单晶硅压力变送器已成为航空航天、石油化工、医疗设备等***域的**方案。
